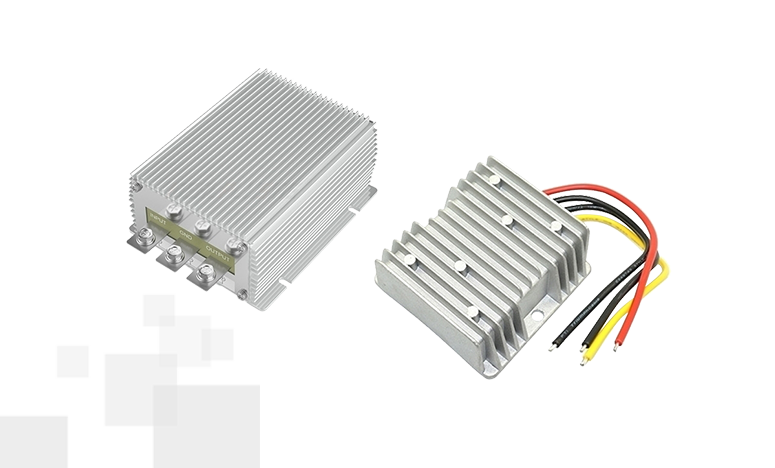

非隔离升压 DC-DC 直流转换器
- 输入电压范围：5~45V DC
- 输出电压：12V/13.8V/24V/36V/48V DC
- 额定电流：1~40A
- 效率高达93%，经过100%满载老化测试
- 输入与输出之间非隔离设计
- 防水等级达到IP67，工作温度 -20~85℃
- 符合CE和RoHS标准，具备过载、过流和过温保护功能
- 厂家直销，可根据需求定制
选型规则
| SC200 | - | 00 12 | V | 24 | XX | 备注：S表示电压小数点 |
| 速创非隔离型 | - | 输入电压12V | V | 输出电压24V | 输出电流XXA |
产品参数
| 型号 | 规格 | 输入电压范围 | 额定输入电压 | 输出电压 | 额定电流（可定制） | 输出功率 |
| SC200-0005V12XX | 5V转12V | 5~11V DC | 5V DC | 12V DC | 1~20A | 12W~240W |
| SC200-0012V13S8XX | 12V转13.8V | 9~13V DC | 12V DC | 13.8V DC | 1~25A | 13.8W~345W |
| SC200-0012V15XX | 12V转15V | 9~14V DC | 12V DC | 15V DC | 1~25A | 15W~375W |
| SC200-0012V19XX | 12V转19V | 9~18V DC | 12V DC | 19V DC | 1~25A | 19W~475W |
| SC200-0012V24XX | 12V转24V | 9~23V DC | 12V DC | 24V DC | 1~50A | 24W~1200W |
| SC200-0012V27XX | 12V转27V | 9~26V DC | 12V DC | 27V DC | 1~20A | 27W~540W |
| SC200-0012V28XX | 12V转28V | 9~26V DC | 12V DC | 28V DC | 1~40A | 29W~1160W |
| SC200-0012V36XX | 12V转36V | 9~26V DC | 12V DC | 36V DC | 1~30A | 36W~1080W |
| SC200-0012V48XX | 12V转48V | 10~18V DC | 12V DC | 48V DC | 1~20A | 48W~960W |
| SC200-0024V48XX | 24V转48V | 18~32V DC | 24V DC | 48V DC | 1~40A | 48W~1920W |
| SC200-0036V48XX | 36V转48V | 25~45V DC | 36V DC | 48V DC | 1~7A | 48W~336W |
资料下载
非隔离升压DC-DC转换器规格说明书接线方式
产品应用
非隔离升压DC-DC转换器广泛应用于各类设备和系统，如LED车载显示屏、监控摄像头、路由器、ADSL猫、交换机、灯具、数码相框、电子冰箱、便携式DVD、音响、安防系统、便携式工具、打印机、网络设备、控制设备，以及其他符合电压参数的工业设备。这些转换器能够有效提升设备的稳定性和性能。
注意事项
1、DC-DC电源转换器禁止用于电瓶/电池充电。
2、本厂家生产的非隔离升压 DC-DC 直流转换器属于恒压模块，禁止用于恒流负载。
3、同款转换器之间的输出禁止并联或串联使用，否则会损坏产品。
4、用于负载感性之类的设备(电机音响等)，务必选购的转换器功率大于负载功率的3~5倍以上。
5、此类转换器输入端正负极严禁接反，接线前请务必测量好接线处的正负极再接此电源。
6、建议长期工作在额定功率的80%以下为佳，若长期满负载工作，容易造成转换器发热严重而导致烧坏。
7、为保证客户的负载安全运行，防止短路烧坏设备需要加保险丝，防止电流倒灌和防反接就要加二极管。
