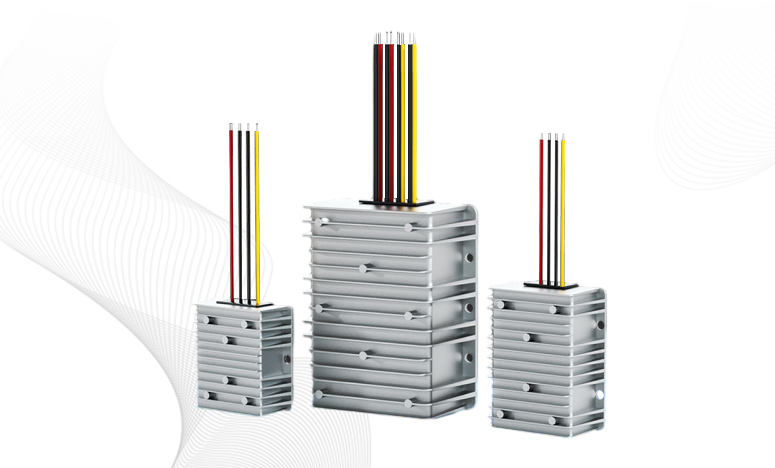

非隔离稳压 DC-DC 直流转换器
- 输入电压范围：6~36V DC
- 输出电压：12V/13.8V/19V/24V DC
- 额定电流：3~25A
- 转换效率高达94-96%，输入与输出之间非隔离设计
- 铝合金外壳设计，优质导热硅胶灌封，防水、防尘、防震
- 防水等级达到IP68，工作温度 -20~85℃
- 符合CE和RoHS标准，具备过载、过流和过温保护功能
- 厂家直销，可根据需求定制
选型规则
| SC200 | - | 00 12 | V | 24 | XX | 备注：S表示电压小数点 |
| 速创非隔离型 | - | 输入电压12V | V | 输出电压24V | 输出电流XXA |
产品参数
| 型号 | 规格 | 输入电压范围 | 额定输入电压 | 输出电压 | 额定电流（可定制） | 输出功率 |
| SC200-0620V12XX | 6~20V转12V | 6~20V DC | 6~20V DC | 12V DC | 3~25A | 36W~300W |
| SC200-0920V12XX | 9~20V转12V | 9~20V DC | 9~20V DC | 12V DC | 3~12A | 36W~144W |
| SC200-0936V12XX | 9~36V转12V | 9~36V DC | 9~36V DC | 12V DC | 1~60A | 12W~720W |
| SC200-0936V13S8XX | 9~36V转13.8V | 9~36V DC | 9~36V DC | 13.8V DC | 3~25A | 41.4W~345W |
| SC200-1036V12XX | 10~36V转12V | 10~36V DC | 10~36V DC | 12V DC | 25~50A | 300W~600W |
| SC200-1036V19XX | 10~36V转19V | 10~36V DC | 10~36V DC | 19V DC | 3~20A | 57W~380W |
| SC200-1036V24XX | 10~36V转24V | 10~36V DC | 10~36V DC | 24V DC | 25~35A | 600W~960W |
| SC200-1836V24XX | 18~36V转24V | 18~36V DC | 18~36V DC | 24V DC | 5~20A | 120W~480W |
资料下载
非隔离稳压DC-DC转换器规格说明书接线方式
产品应用
非隔离稳压DC-DC转换器广泛应用于各类设备和系统，如LED车载显示屏、监控摄像头、路由器、ADSL猫、交换机、照明领域、数码相框、电子冰箱、便携式DVD、音响、安防系统、便携式工具、打印机、网络设备、控制设备，以及其他符合电压参数的工业设备。这些转换器能够有效提升设备的稳定性和性能。
注意事项
1、DC-DC电源转换器禁止用于电瓶/电池充电。
2、本厂家生产的非隔离稳压DC-DC转换器属于恒压模块，禁止用于恒流负载。
3、同款转换器之间的输出禁止并联或串联使用，否则会损坏产品。
4、用于负载感性之类的设备(电机音响等)，务必选购的转换器功率大于负载功率的3~5倍以上。
5、此类转换器输入端正负极严禁接反，接线前请务必测量好接线处的正负极再接此电源。
6、建议长期工作在额定功率的80%以下为佳，若长期满负载工作，容易造成转换器发热严重而导致烧坏。
7、为保证客户的负载安全运行，防止短路烧坏设备需要加保险丝，防止电流倒灌和防反接就要加二极管。
